基板試作対応、各工程個別対応、1個の試作全て短納期で対応致します。
下記は目安となりますので、まずはお気軽に納期のご相談ください。
基板種別 | 通常納期 | 特急納期 | 最短納期 |
---|---|---|---|
2層貫通基板 | 3~4日 | 2日 | 1日~1.5日 |
4層貫通基板 | 4~6日 | 3日 | 1日~1.5日 |
6層貫通基板 | 7~10日 | 4日 | 1日~1.5日 |
8層貫通基板 | 8~11日 | 5日 | 1日~1.5日 |
4層ビルドアップ基板(1-2-1) | 9日~11日 | 8日~10日 | 7日~9日 |
6層ビルドアップ基板(1-4-1) | 9日~11日 | 8日~10日 | 7日~9日 |
6層ビルドアップ基板(2-2-2) | 13日~15日 | 12日~14日 | 11日~13日 |
8層ビルドアップ基板(2-4-2) | 12日~14日 | 11日~13日 | 10日~12日 |
片面FPC | 7日~9日 | 6日~8日 | 5日~7日 |
両面FPC | 8日~10日 | 7日~9日 | 6日~8日 |
片面アルミ基板 | 5日~7日 | 4日~6日 | 3日~5日 |
両面アルミ基板 | 9日~11日 | 8日~10日 | 7日~9日 |
※掲載納期は実働日数となります。
※上記記載以外の基板も対応可能です。まずはお気軽にご相談ください。
弊社では、常時特急納期での対応をしております。上記の目安以上の短納期対応も可能です。また、料金の設定も短縮する時間によって変動するよう体制を取っております。その為、納期に余裕が有る場合はそれに応じてリーズナブルに対応することも可能です。
お客様の希望する納期や品質・仕様の条件をヒアリングさせて頂いた上で、ベストな値段でご提供させて頂いております。
金額についてはまずはお問合せください。

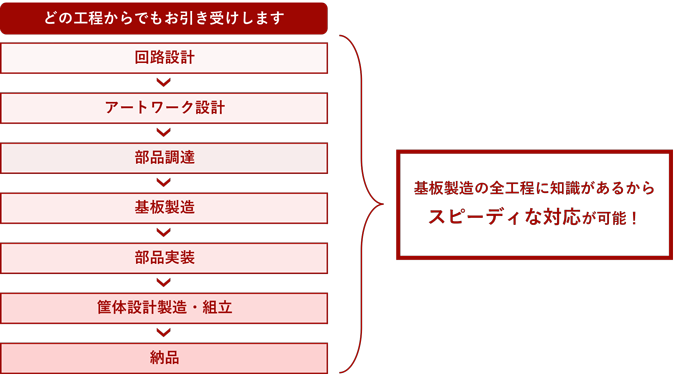

当社は基板製造の全工程の知識があり、後の製造工程を考えた設計をすることができます。
もちろん製造はどの工程からでもお受けすることが可能ですのでご相談ください。
また多数の協力会社ネットワークを持っており、お客さまの要望や案件の内容に応じて協力会社を選定しています。
この協力会社選定能力も納期短縮に貢献しています。
回路 | アナログ回路、デジタル回路、アナデジ混在回路、デジタル高周波回路、電源回路 など |
---|---|
取り扱い品目 | 貫通基板(片面~高多層)、ビルドアップ基板各種、FPC、リジットフレキ基板、高放熱基板、その他特殊基板 |
対応可能な表面処理 | プリフラックス、共晶半田レベラー、鉛フリー半田レベラー、金フラッシュ、無電解金めっき(ニッケル金、パラジウム金)、電解金めっき(ニッケル金、パラジウム金)、ボンディング金めっき、錫めっき |
取扱材料 | 紙フェノール(FR-1)、CEM-3、FR-4、FR-5相当、アルミ、銅、セラミック、ポリイミド(FPC)、ハロゲンフリー材、リジットフレキ |
特殊仕様 | 小径VIA、ファインパターン、インピーダンスコントロール、部品内蔵、高放熱基板、薄型基板 など |
対応スペック | 高密度基板、大型(LLサイズ)基板、薄型基板、高放熱基板、小型基板、ワイヤーボンディング、フリップチップ等 |
その他詳細については、お気軽にご相談ください。
当社では、大学、研究機関の方からのご相談も承っています。
試作品1個から対応。部品調達も当社にお任せください。
「できる」方策を考え続けるエーピーエヌの提案力で、研究開発をサポートします。
ご相談はこちらTEL:0266-78-6544 【受付時間:9:00~17:00(土日・祝日休み)】
見積りに必要な情報をメールにて添付してお送り頂きます
頂いた情報をもとに1~2営業日以内に、見積書と納期をご連絡致します
見積りの金額と納期に納得頂きましたら、正式発注を頂きます。
見積り時とデータが異なる場合は、正式発注用のデータを送付頂きます。
設計のみを依頼のお客様には、設計データを、製品製作までを依頼のお客様には、製品をお送りさせて頂きます。
納品方法などは事前のお打合せ時にお伺い致します。
